Могут ли вставные гайки решить ваши задачи по креплению

Что такое вставные гайки и как они работают?

Основные функции вставных гаек в современной сборке

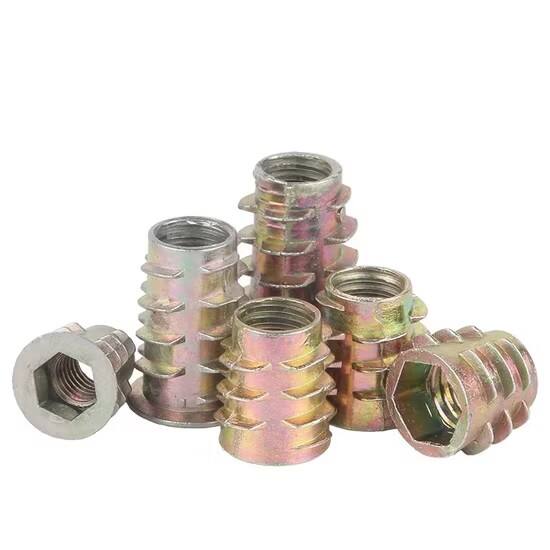

Вставные гайки представляют собой специальные резьбовые крепёжные элементы, которые помогают создавать прочные, долговечные резьбы в материалах, не способных самостоятельно удерживать винты. Когда инженеры устанавливают эти небольшие металлические цилиндры в предварительно просверленные отверстия, по данным исследования Ponemon за 2023 год, количество случаев ослабления крепежа в более мягких материалах сокращается примерно на 40 процентов по сравнению с прямым нарезанием резьбы. Что делает эти вставки столь эффективными? Их шероховатые поверхности обеспечивают надёжное сцепление как с пластиками, так и с деревом, а внутри них находятся стандартные резьбовые каналы, готовые принимать обычные винты. Очень удобное решение для ситуаций, когда соединения необходимо многократно разбирать и собирать, не повреждая резьбу. Неудивительно, что производители электроники активно на них полагаются. В конце концов, никто не хочет, чтобы мелкие компоненты болтались внутри лёгких корпусов уже после нескольких циклов сборки.

Распространённые типы резьбовых вставок: латунные, из нержавеющей стали и термоустановочные варианты

Три основных типа вставных гаек доминируют в промышленном применении:

• Латунные вставки : Устойчивы к коррозии и идеально подходят для морских или наружных применений
• Вставки из нержавеющей стали : Обеспечивают более высокую прочность на растяжение по сравнению с латунью, подходят для узлов с высокой нагрузкой
• Термовставки : Расплавляются в термопластиках во время установки, образуя герметичные соединения в автомобильных системах подачи жидкости

Каждый вариант решает определённые задачи — от устойчивости к вибрациям в панелях авиакосмических конструкций до термостабильности в корпусах светодиодных сборок.

Совместимость материалов: эффективное использование в пластике, дереве и тонкостенных металлических конструкциях

Вставные гайки отлично работают в материалах с низкой плотностью, где традиционные крепёжные элементы неэффективны:

1. Дерево/композит : Вставки с крупной резьбой предотвращают растрескивание ДСП и плиты из древесной стружки, превосходя деревянные винты по прочности на вырывание
2. Пластик : Вставки с термоустановкой сохраняют целостность резьбы в АБС-пластике и нейлоне даже после термоциклов
3. Тонкий металл : Вставки с установкой методом запрессовки в алюминиевые листы толщиной менее 3 мм обеспечивают надежное болтовое соединение без деформации сварки

Для мягких металлов и пластиков D-образные пазы против проворачивания (распространены во вставках по DIN 7967) предотвращают вращение винта при затяжке, обеспечивая долгосрочную устойчивость соединения.

Ключевые преимущества вставных гаек по сравнению с традиционными винтами

Повышенная прочность и долговечность при многократной сборке

Согласно отчету Fastener Engineering Group за 2023 год, при испытаниях на циклические нагрузки вставные гайки работают примерно в 3–5 раз лучше, чем обычные винты. Их превосходные характеристики обусловлены полным зацеплением резьбы и использованием передовых принципов материаловедения. Обычные винты при многократной разборке и сборке повреждают материал, в который они вкручиваются. Однако вставки из цинкового сплава сохраняют свою прочность даже после многократных установок и демонтажей. Для оборудования, требующего постоянного технического обслуживания и регулярной разборки, такие вставки являются прорывом. Речь идет о системах автоматизации производства или тяжелом оборудовании, где детали постоянно заменяются.

Предотвращение срыва резьбы в мягких материалах, таких как дерево и ДСП

Традиционные винты создают слабые места в субстратах с низкой плотностью, при этом соединения на основе ДСП разрушаются быстрее, чем решения с вставными гайками (Институт стандартов мебели, 2024). Наружная насечка вставных гаек фиксируется в волокнах материала, а внутренняя резьба равномерно распределяет нагрузку по окружности 360°

Высокая устойчивость к вибрациям и высокая несущая способность

В автомобильных испытаниях на вибрацию соединения с вставными гайками сохраняли первоначальное усилие зажима, в отличие от винтов. Это объясняется конструкцией фланцевого основания, предотвращающего проворачивание и ослабление, что имеет важнейшее значение для безопасных узлов в транспортных средствах.

Обеспечение многоразового и надежного крепления в динамичных условиях

Производители модульной электроники сообщают о меньшем количестве ремонтов резьбы при использовании вставных гаек в корпусах устройств. Сочетание нержавеющей стали для резьбы и совместимости с полимерами при установке обеспечивает надежные циклы соединения без потери характеристик — ключевое преимущество для прототипирования и изделий, подлежащих обслуживанию на месте эксплуатации.

Рекомендации по монтажу для оптимальной работы вставных гаек

Правильный подбор диаметра направляющего отверстия и допусков посадки

Хорошее зацепление резьбы при работе с вставными гайками во многом зависит от точности сверления направляющих отверстий. Большинство отраслевых стандартов рекомендуют выполнять отверстия диаметром около 75–90 % внешнего диаметра вставной гайки, хотя это значение может варьироваться в зависимости от типа материала. Термопластичные материалы на самом деле требуют несколько больших по размеру отверстий по сравнению с другими материалами, поскольку меньшие отверстия со временем могут трескаться под нагрузкой. Согласно недавним исследованиям, опубликованным в прошлом году, примерно две трети всех ранних отказов вставных гаек происходят из-за неправильного выбора диаметра отверстия. Это делает особенно важным строгое соблюдение производителем указанных допусков. При работе с мягкими породами дерева, такими как сосна или ель, использование немного меньшего диаметра отверстия помогает обеспечить лучшее сжимающее усилие при установке. Однако в металлических деталях ситуация совершенно иная — здесь наибольшее значение имеет точность, поэтому обычно требуется обработка на станках с ЧПУ, чтобы полностью исключить радиальное смещение после установки. Также не забывайте проверять глубину просверленных отверстий. Вставкам необходимо достаточно места, чтобы они могли правильно разместиться, не упираясь слишком рано в дно — момент, который часто упускают специалисты, но игнорирование которого в дальнейшем приводит к проблемам.

Методы установки с формованием в пресс-форме и после формования

Когда компоненты изготавливаются с вставками, уже установленными в форму на этапе производства, этот метод лучше всего подходит для выпуска большого количества пластиковых корпусов. Преимущество заключается в более точном позиционировании по сравнению с методами, при которых детали добавляются после формования, хотя компаниям необходимо предусмотреть расходы на первоначальную модификацию самих пресс-форм. Для небольших серий или доработки существующих деталей обычно используют ультразвуковую сварку или термопрессование. Некоторые производители выяснили, что определённые версии термоустановочных вставок могут улучшить надёжность фиксации винтов в пластике АБС. Столяры часто используют эпоксидное основание при установке крепёжных элементов в просверленные отверстия, особенно важно это для торцевых волокон, где при неправильной обработке существует реальная опасность расщепления.

Основные инструменты и методы для точного размещения вставок

Специализированные инструменты действительно сокращают количество ошибок при установке. Возьмем, к примеру, ограничители момента затяжки — они не позволяют чрезмерно затягивать болты, что может повредить компоненты. Оправки с упором по глубине помогают правильно установить детали при сборке. Что касается центровки, то приспособления с саморегулирующимися патронами — настоящая находка, особенно при работе с тонкостенными металлическими деталями, где даже незначительное несоосность в дальнейшем вызывает проблемы. Современные ультразвуковые системы вставки также достигли впечатляющего уровня: по данным отраслевой статистики прошлого года, их точность составляет около этого значения в автомобильном производстве. Полевые техники ценят портативные наборы для резьбовых вставок: они объединяют в одном комплекте сверла, метчики и всё необходимое монтажное оборудование. После перехода с устаревших ручных методов мастерские сообщают о значительном сокращении случаев срыва резьбы; по некоторым данным, количество этих досадных проблем с резьбой снизилось настолько значительно.

Критические применения вставных гаек в различных отраслях

Автомобильная и аэрокосмическая промышленность: высокопрочные крепления в условиях нагрузки

Вставные гайки обеспечивают важные решения для крепления в автомобильных и авиационных системах, где недопустимо снижение устойчивости к вибрациям и нарушение целостности материала. В автомобильном производстве такие вставки используются для крепления деталей панели приборов, элементов подвески и компонентов моторного отсека к тонким листовым поверхностям. Испытания показывают, что количество повреждений резьбы при использовании вставных гаек значительно ниже по сравнению с самонарезающими винтами, о которых все так часто говорят. В авиастроении специальные термоустановочные версии отлично подходят для крепления чувствительного авиационного оборудования и конструкционных панелей, не нарушая хрупкого баланса между прочностью и весом алюминиевых компонентов. Согласно недавним исследованиям 2023 года, посвящённым различным типам авиационных крепёжных изделий, вставные гайки демонстрируют более высокую устойчивость к сдвиговым нагрузкам по сравнению с обычными заклёпками при работе с композитными материалами, широко применяемыми в современных самолётах.

Электроника: крепление компонентов в компактных и чувствительных корпусах

Вставные гайки из нержавеющей стали с точной резьбой помогают предотвратить появление мелких трещин в полимерных корпусах, используемых для электронных устройств. Эти гайки практически необходимы для крепления всевозможных компонентов, таких как печатные платы, радиаторы и различные разъёмы внутри электроники. С учётом последних тенденций в области автоматизации, появились интересные данные, показывающие, что такие вставки на самом деле уменьшают проблемы с электромагнитными помехами по сравнению с обычными металлическими винтами, что особенно важно для корпусов инфраструктуры 5G, где так важна целостность сигнала.

Мебель и строительство: прочные соединения в материалах с низкой плотностью

Эти маленькие вставные гайки действительно решают надоедливую проблему, при которой винты постоянно выкручиваются из древесно-стружечной плиты, панелей МДФ или полых межкомнатных дверей, с которыми мы все сталкиваемся. Например, ручки для шкафов держатся намного лучше, чем обычные деревянные винты — по результатам испытаний, прочность сохраняется даже при многократном использовании. То же самое касается направляющих ящиков и настенных креплений. Подрядчики, работающие на объектах, также отметили интересный момент: при установке поручней или креплений систем отопления, вентиляции и кондиционирования в сборные металлические рамы, версии с прессовой посадкой сокращают время монтажа примерно вдвое по сравнению с традиционными методами. Это логично, поскольку такие вставки обеспечивают значительно более надёжное соединение уже с самого начала.

Решения для ремонта: восстановление сорванных резьб в критически важном оборудовании

При ремонте промышленного оборудования или автомобильных двигателей резьбовые вставки восстанавливают исходную несущую способность деталей из алюминия или магниевых сплавов с повреждённой резьбой. Методы установки после литья позволяют сэкономить материал по сравнению с ремонтными сварочными работами, а ультразвуковое тестирование подтверждает, что усталостная прочность соответствует прочности исходного материала.

Резьбовые гайки против традиционных крепёжных элементов: сравнение характеристик

Резьбовые вставки в пластике: почему они превосходят прямое нарезание резьбы

При работе с пластиками резьбовые вставки устраняют одну серьёзную проблему прямой нарезки резьбы: такие резьбовые соединения со временем не выдерживают нагрузок. Согласно исследованию, опубликованному в прошлом году в журналах по инженерии полимеров, при использовании в ABS-пластике эти вставки выдерживают примерно в 4 раза большее крутящее усилие до разрушения по сравнению с обычной нарезанной резьбой. В чём секрет их эффективности? Маленькие рёбра снаружи помогают распределить давление на большую площадь, что снижает вероятность деформации пластика. Обратите внимание и на реальные условия эксплуатации. Производители автомобилей, сталкивающиеся с многократными операциями сборки, отметили резкое снижение случаев повреждения резьбы. Некоторые заводы сообщают о значительном уменьшении случаев ослабления резьбовых соединений в ходе производственных циклов, когда детали постоянно собираются и разбираются.

Долгосрочная надёжность резьбовых вставок в деревянных соединениях

При работе с деревом эти небольшие вставные гайки эффективно решают проблему сезонных деформаций, которая часто вызывает проблемы у традиционных деревянных винтов. Согласно испытаниям, проведённым Исследовательским институтом древесины, латунные вставки, установленные в дубе, сохраняли около 98% своей прочности на вырыв даже после циклов изменения уровня влажности. Обычные винты удерживали лишь около 63% своей прочности в аналогичных условиях. Особенность этих вставок заключается в том, что они обеспечивают резьбовое соединение по всей длине, предотвращая раздражающий эффект спирального расщепления, который часто наблюдается в соединениях из ДСП и МДФ при боковом давлении во время монтажа или эксплуатации.

Кейс: Снижение частоты отказов в потребительской электронике за счёт использования вставок

Согласно отраслевому отчету 2024 года, посвящённому неисправностям разъёмов для зарядки смартфонов, наблюдалось снижение количества проблем с обрывом резьбы после того, как компании перешли от самонарезающих винтов к термовставкам. Эти вставки изготовлены из цинкового сплава, который хорошо сочетается с алюминиевыми корпусами телефонов и не вызывает коррозии — ранее она была причиной около трети всех гарантийных случаев. Кроме того, переход позволил сэкономить средства, поскольку больше не требовалась замена специальных свёрл, используемых для нарезания резьбы при сборке, что сократило расходы на оснастку почти на 20%.

Метод крепления	Частота отказов (пластик)	Частота отказов (дерево)	Среднее время установки
Прямое нарезание резьбы	22%	41%	8,2 с
Вставные гайки	4%	7%	9,6 с

Данные отражают полевые испытания устройств (Отчёт по потребительским товарам 2023 года)

Часто задаваемые вопросы о вставных гайках

Для чего используются вставные гайки?

Вставные гайки используются для создания прочных и долговечных резьб в материалах, которые не могут удерживать винты самостоятельно, обеспечивая надежное крепление в пластиках, дереве и тонких металлах.

Как соотносятся вставные гайки с традиционными винтами по прочности?

Вставные гайки значительно прочнее, обеспечивают лучшее зацепление резьбы и распределение нагрузки, предотвращают срыв резьбы и сохраняют прочность даже после многократных циклов сборки.

Какие основные типы вставных гаек существуют?

Основные типы вставных гаек — это латунные вставки, вставки из нержавеющей стали и термоустановочные вставки, каждая из которых предназначена для конкретных применений и совместимости с материалами.

На что следует обращать внимание при выборе размера направляющего отверстия для вставных гаек?

Правильный размер направляющего отверстия имеет решающее значение для оптимальной работы вставной гайки, обычно он составляет от 75 до 90 % диаметра вставки, что обеспечивает правильную посадку и зацепление.

Могут ли вставные гайки использоваться в динамических условиях?

Да, вставные гайки предназначены для многократного использования и надежны, особенно в динамичных условиях, где требуется неоднократная сборка и разборка без повреждения резьбы.
