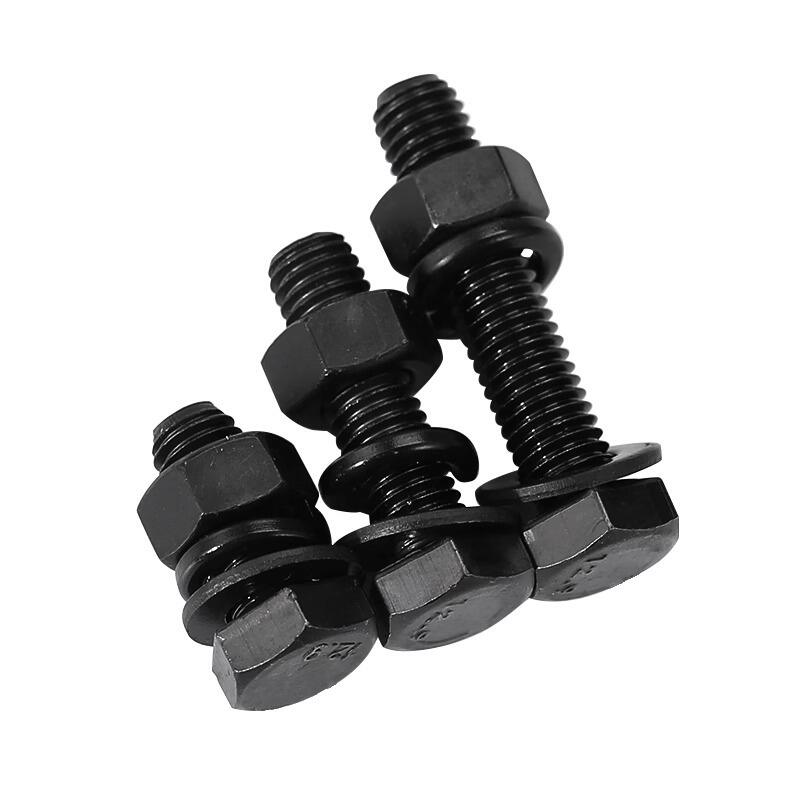

Jak zweryfikować moment dokręcania wysokowytrzymałych śrub?

Podstawowe metody weryfikacji momentu dokręcania wysokowytrzymałych śrub

Weryfikacja poprawnego momentu dokręcania wysokowytrzymałych śrub montowanych w warunkach terenowych wymaga metod zarówno praktycznych, jak i niezawodnych. Każde podejście uwzględnia tarcie oraz zmienne związane z procesem montażu w inny sposób, a wybór konkretnej metody zależy od wymaganej dokładności oraz dostępności połączenia. Poniżej przedstawiono trzy powszechnie akceptowane metody weryfikacji.

Test przesunięcia (pierwsze przesunięcie / moment pozostałościowy)

Test ruchu — znany również jako pierwszy ruch lub test momentu pozostałościowego — mierzy moment obrotowy wymagany do wywołania lekkiego obrotu nakrętki lub główki śruby w kierunku dokręcania. Technik stosuje kalibrowany klucz dynamometryczny, zwiększając stopniowo siłę, aż do chwili rozpoczęcia ruchu; odczyt z tej chwili jest rejestrowany. Metoda ta zakłada, że moment pozostałościowy dobrze odzwierciedla początkowy moment montażu — pod warunkiem, że warunki tarcia pozostają stabilne. Jest to szybka metoda wymagająca niewielkiego wyposażenia i powszechnie stosowana w ramach rutynowej kontroli jakości połączeń konstrukcyjnych. Jednak korozja, rdza lub zanieczyszczenia mogą z czasem zwiększać tarcie statyczne, powodując przeszacowanie rzeczywistego wstępnego obciążenia o 10–20% w starszych połączeniach. Pomimo tej ograniczoności test ruchu pozostaje standardowym sprawdzeniem pierwszego stopnia zgodnie z Specyfikacją Rady Badań nad Połączeniami Konstrukcyjnymi (RCSC) dotyczącą połączeń konstrukcyjnych z użyciem śrub wysokiej wytrzymałości , ponieważ nie wymaga demontażu ani oznaczania elementów złącznych.

Test poluzowania (moment odrywania) i jego ograniczenia

Test poluzowania mierzy moment obrotowy potrzebny do rozpoczęcia obrotu nakrętki lub główki śruby w kierunku okręcanie mimo prostoty wykonania ma dobrze udokumentowane ograniczenia. Moment odrywania jest zazwyczaj niższy niż moment dokręcania ze względu na relaksację tarcia w gwincie i pod głową po dokręceniu — odzwierciedla jedynie siłę niezbędną do pokonania tarcia statycznego, a nie pozostały siłę docisku. W połączeniach krytycznych pod względem poślizgu niski wynik momentu odrywania może błędnie sugerować poluzowanie, mimo że siła wstępnego docisku pozostaje wystarczająca. Komitet RCSC wyraźnie zaleca nie stosowania tej metody jako jedynego kryterium akceptacji, ponieważ nie pozwala ona odróżnić utraty momentu spowodowanej tarciem od rzeczywistej redukcji siły wstępnego docisku. W związku z tym test poluzowania nadaje się najlepiej do zastosowań tymczasowych lub niestosownych pod względem bezpieczeństwa połączeń, w których wystarczająca jest weryfikacja porównawcza, a nie bezwzględna.

Test znakowania oraz metoda ponownego dokręcania oznaczonych elementów mocujących

Test oznaczenia polega na naniesieniu zgodnych znaków odniesienia na nakrętkę (lub głowicę śruby) oraz przylegającą powierzchnię stalową przed lekkim odkręceniem elementu łączącego. Następnie nakrętka jest ponownie dokręcana, aż znaki się pokryją, a moment obrotowy wymagany do osiągnięcia tej pozycji jest rejestrowany. Pozwala to na bezpośredni, oparty na orientacji porównawczy pomiar w stosunku do stanu pierwotnego montażu i ułatwia wykrywanie luzowania między kolejnymi kontrolami. Bardziej niezawodną wersją tego testu – metodą ponownego dokręcania oznaczonego elementu łączącego – jest całkowite odkręcenie śruby i ponowne jej dokręcenie z zastosowaniem procedury obracania nakrętką w celu przywrócenia napięcia, przy jednoczesnym pomiarze momentu obrotowego. Ponieważ metoda ta resetuje zaengagement gwintu i eliminuje niejednoznaczności wynikające ze zmian warunków tarcia, zapewnia ona wyższy stopień pewności przy przywracaniu siły wstępnego docisku. Test oznaczenia jest szczególnie wartościowy w środowiskach otwartych, gdzie korozja lub zanieczyszczenia wpływają na współczynnik tarcia. Choć wymaga on większego nakładu pracy niż test ruchu i precyzyjnej dokumentacji pierwotnych znaków, systematyczne jego wykonanie zapewnia powtarzalne i śledzone wyniki zgodne z danymi zapisanymi podczas pierwotnego montażu.

Zgodność ze standardami dotyczącymi weryfikacji momentu dokręcania wysokowytrzymałych śrub

Wymagania norm ASTM A325 i A490 dotyczące wysokowytrzymałych śrub konstrukcyjnych

Normy ASTM A325 i A490 określają właściwości mechaniczne, obróbkę cieplną oraz wymagania dotyczące badań wysokowytrzymałych śrub konstrukcyjnych stosowanych w konstrukcjach stalowych. Oba standardy wymagają osiągnięcia minimalnego poziomu wstępnego obciążenia – zazwyczaj 70% podanej wytrzymałości na rozciąganie – w celu zapewnienia wystarczającej siły docisku i zapobiegania przesuwaniu się połączeń pod działaniem obciążeń eksploatacyjnych. Weryfikacja momentu dokręcania musi być przeprowadzana za pomocą skalibrowanych narzędzi lub wskaźników bezpośredniego napięcia (DTI), a codzienne sprawdzenia kalibracji przed montażem są wymagane zgodnie ze specyfikacją RCSC. Dokumentowanie wszystkich odczytów momentu dokręcania jest obowiązkowe w celu zapewnienia kontroli jakości, zgodności z przepisami prawno-regulacyjnymi oraz ochrony przed odpowiedzialnością cywilną. Wymagania te wspólne zapewniają integralność konstrukcyjną przy obciążeniach statycznych, cyklicznych oraz sejsmicznych.

Korelacja siły docisku według normy ISO 16047 oraz jej stosowalność w warunkach terenowych

ISO 16047 określa standaryzowane procedury laboratoryjne służące do ustalania zależności pomiędzy momentem dokręcania a siłą osiową w połączeniach śrubowych, uwzględniając takie zmienne jak smarowanie, chropowatość powierzchni oraz geometria gwintu. Choć standard ten jest nieoceniony przy opracowywaniu podstawowych krzywych korelacyjnych, jego bezpośrednie zastosowanie w warunkach terenowych ograniczone jest przez rzeczywistą zmienność występującą w praktyce: oddziaływanie czynników środowiskowych, zanieczyszczenie powierzchni oraz zużycie narzędzi mogą znacznie przesunąć zmierzone wartości momentu dokręcania. W związku z tym inspektorzy często łączą korelacje wywodzące się z normy ISO 16047 z metodami pomiaru bezpośredniego – takimi jak wskaźniki odkształcenia (DTI) lub ultradźwiękowe pomiary wydłużenia – w przypadku połączeń krytycznych. Regularna rekaliczkowacja narzędzi do dokręcania pozostaje niezbędna, aby zapewnić zgodność z założeniem normy ISO 16047: umożliwienie spójnej i śledzalnej estymacji siły wstępnego dokręcenia tam, gdzie pomiar bezpośredni jest niewykonalny.

Zaawansowana nieniszcząca weryfikacja siły wstępnego dokręcenia wysokowytrzymałych śrub

Pomiar ultradźwiękowy do bezpośredniej walidacji siły wstępnego dokręcenia

Pomiar ultradźwiękowy bezpośrednio potwierdza wstępną siłę dokręcenia śruby poprzez obliczenie wydłużenia na podstawie precyzyjnej analizy czasu przebiegu wysokoczęstotliwościowych fal dźwiękowych rozchodzących się wzdłuż osi śruby. W przeciwieństwie do metod opartych na momencie obrotowym – które opierają się na założeniach zależnych od tarcia – badania ultradźwiękowe ilościowo określają odkształcenie mechaniczne i przeliczają je na siłę docisku z dokładnością ±5%. Nie wymagają one demontażu ani poluzowania elementu łączącego i zapewniają natychmiastowe, powtarzalne wyniki dla zamontowanych śrub. Metoda ta jest szczególnie skuteczna w zastosowaniach, w których korelacja pomiędzy momentem obrotowym a siłą osiową jest niepewna: połączeniach z niestabilną smarowaniem, różnorodnymi rodzajami wykończenia powierzchni lub zmienną długością zaczepienia gwintu. Weryfikacja ultradźwiękowa została szeroko przyjęta w mostach, wieżach turbin wiatrowych oraz ciężkich maszynach przemysłowych i wspiera rygorystyczną kontrolę jakości, zmniejszając ryzyko rozłączenia połączenia lub uszkodzenia spowodowanego zmęczeniem materiału.

Monitorowanie odkształcenia za pomocą tensometrów i czujników w kluczowych połączeniach

Systemy monitoringu oparte na siłomierzach tensometrycznych i czujnikach zapewniają ciąłą, rzeczywistą ocenę wstępnego obciążenia w wysokiej wartości połączeń śrubowych. Czujniki — umieszczone bezpośrednio na trzonie śruby lub zintegrowane z tarczami wskaźnikowymi obciążenia — przekształcają odkształcenie mechaniczne w sygnały elektryczne, które są przesyłane bezprzewodowo do scentralizowanych platform monitoringu. Pozwala to na ciągłą ocenę stanu śrub pod wpływem obciążeń dynamicznych, cykli termicznych, drgań lub długotrwałej pełzania. Typowymi zastosowaniami są fundamenty turbin wiatrowych, kotwiczenia infrastruktury kolejowej oraz kołnierze naczyni ciśnieniowych. Dzięki wykrywaniu wczesnego etapu relaksacji wstępnego obciążenia systemy te wspierają strategie konserwacji predykcyjnej i zmniejszają ryzyko nieplanowanego postoju. Choć koszty początkowe są wyższe niż przy ręcznych metodach weryfikacji, niezawodność eksploatacyjna, zapewnienie bezpieczeństwa oraz oszczędności w całym cyklu życia uzasadniają ich stosowanie w infrastrukturze krytycznej pod względem bezpieczeństwa.

Sekcja FAQ

Co to jest test ruchu do weryfikacji momentu skręcania?

Test ruchu mierzy moment obrotowy wymagany do rozpoczęcia lekkiego obrotu nakrętki lub główki śruby w kierunku dokręcania, przy założeniu, że pozostały moment obrotowy dokładnie odzwierciedla początkowy moment dokręcenia.

Dlaczego test poluzowania nie jest zalecany w zastosowaniach krytycznych?

Test poluzowania nie pozwala wiarygodnie odróżnić utraty momentu obrotowego spowodowanej tarciem od rzeczywistej redukcji siły uprzedniego docisku, przez co nie nadaje się jako jedyny kryterium akceptacji w przypadku krytycznych połączeń.

W jaki sposób badanie ultradźwiękowe weryfikuje siłę uprzedniego docisku w śrubach?

Badanie ultradźwiękowe ilościowo określa odkształcenie mechaniczne za pomocą wysokoczęstotliwościowych fal dźwiękowych i przekształca je w siłę docisku z dużą dokładnością, zapewniając wiarygodną weryfikację siły uprzedniego docisku bez konieczności poluzowania śruby.

Jakie są korzyści wynikające z zastosowania systemów opartych na czujnikach tensometrycznych?

Systemy tensometryczne zapewniają rzeczywisty, ciągły monitoring siły uprzedniego docisku śrub, umożliwiając konserwację predykcyjną oraz zmniejszając ryzyko nieplanowanego przestoju.
